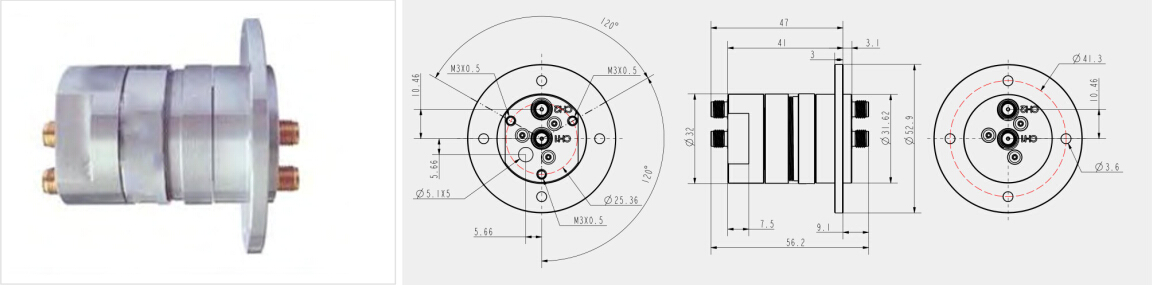

HDRJ201系列

HDRJ201系列

特点:专为射频信号传输而设计,最高频率可达40Ghz;同轴式接触设计,使得连接器具有超宽的带宽,无截至频率;多触点结构,有效减小相位抖动;整体尺寸小,连接器接插使用,便于安装

典型应用:适用于军民用车载、雷达、微波无线旋转平台

    参数 通道1 通道2
    接口 SMALL母接头(50 Ω) SMA母接头(50 Ω)
    规格 规格 I 规格 I
    频段 0~4.5GHz 0~4.5GHz
    峰值功率 1500w 1500w
    最大平均功率 60w @ 4.5GHz 60w @ 4.5Ghz
    最大驻波比 1.18 1.50
    最大驻波比波动 0.04 0.16
    最大插入损耗 0.25dB 0.30dB
    最大插损波动值 0.05dB 0.15dB
    最大相位波动值 0.5° 4.0°
    隔离度 50dB min./ 60dB 标准型
    直流功率
    (只适用于1条通道工作时)
    0.5 A *48 V DC @ 满功率 0.5 A *48 V DC @ 满功率
    质量 0.13kg
    工作温度 -40~+70°C
    工作湿度 ≤85%
    防护等级 IP 60按照 EN 60529
