SRC018系列

SRC018系列

特点
帽型滑环完全满足360度无限制旋转的图像及数据传输 工作噪音小,寿命长 小转动力矩,运转平滑 动态电阻变化值极低<0.01Ω 体积小,结构紧凑。

可选项
路数、外壳材料、防护等级、更高转数、导线长度、端子接插件、专用导线、防盐雾、工作温度、外壳可反装

典型应用
帽型滑环广泛应用于闭路监控云台;机械手;医疗卫生设备;旋转工作平台;流水线生产、工业控制设备等领域。

    SRC018系列帽型滑环电气技术指标

    参数

    数值

    额定电压

    240VDC/240VAC

    额定电流

    标准每环为2A

    导线规格

    AWG28  彩色镀银铁氟龙绝缘

    导线长度

    250mm或根据客户要求提供

    绝缘体强度

    500VAC@50Hz,60s

    绝缘电阻

    1000MΩ/500VDC

    动态电阻变化值

    <0.01Ω



    SRC018系列帽型滑环机械技术指标

    参数

    数值

    工作速度

    0~300rpm

    工作温度

    -20℃-+80℃

    工作湿度

    60%RH或更高

    接触材料

    贵金属

    壳体材料

    工程塑料

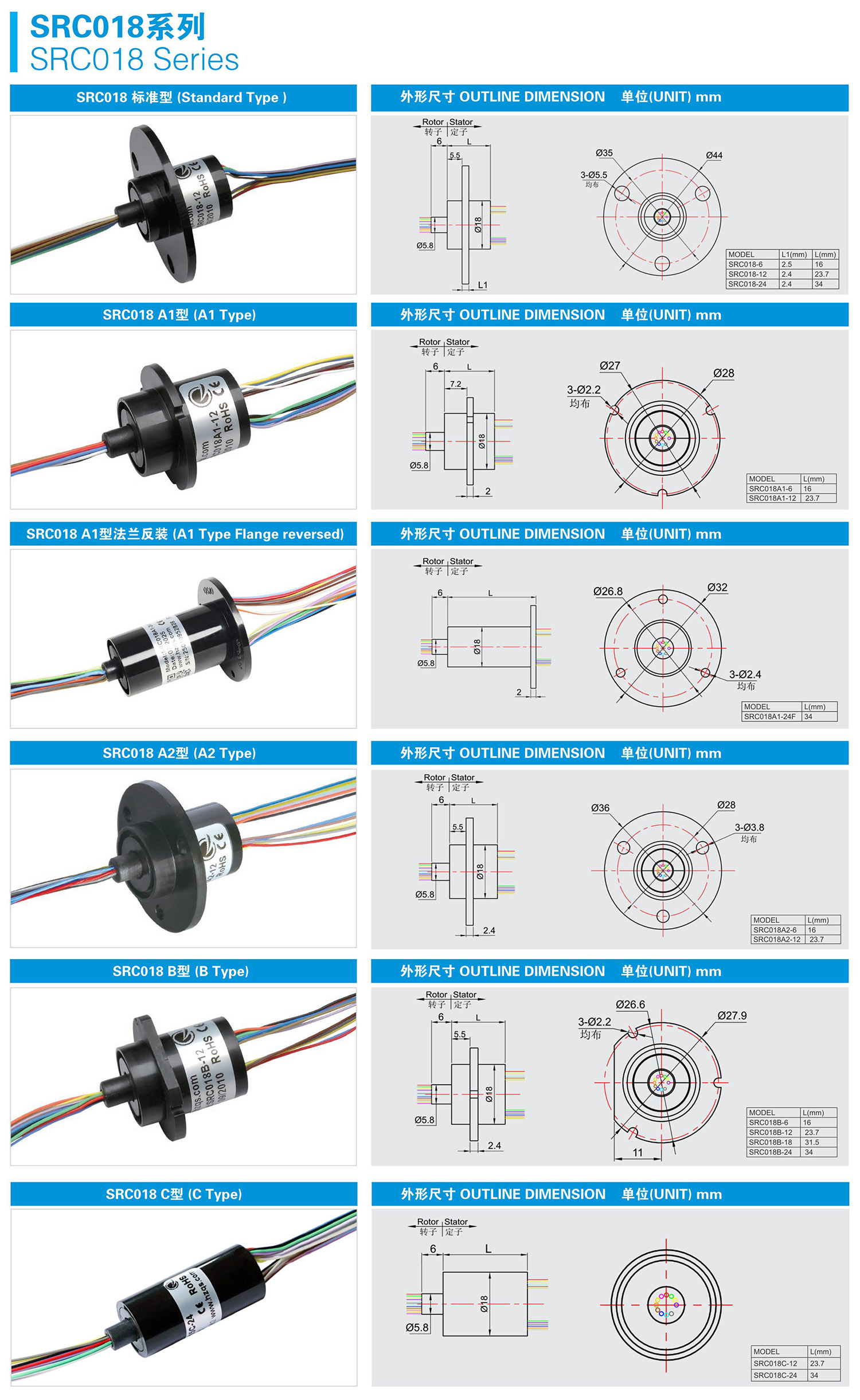

    帽型滑环尺寸
    SRC018系列帽型滑环规格表

    型号 路数 长度 中轴外径
    SRC018-6 6 15.9 Φ6
    SRC018-12 12 23.7 Φ6
    SRC018-14 14 25.5 Φ6

    SRC018系列帽型滑环导线色码表

    SRC018-6 1. 红 2. 黄 3. 黑 4. 蓝 5. 绿 6. 白
    SRC018-12 1. 红 2. 绿 3. 黄 4. 紫 5. 灰 6. 黑
    7. 蓝 8. 深蓝 9. 棕 10. 橙 11. 白 12. 土黄
    SRC018-14 1. 红 2. 绿 3. 黄 4. 紫 5. 灰 6. 黑
    7. 深蓝 8. 棕 9. 橙 10. 白
    11. 白-红 12. 白-黑 13. 白-蓝 14. 白-紫

    滑环安装

    安装说明:

     因我们的帽型滑环转动扭矩很小,因此可将内圈部分导线保护好后直接用于转动或固定
     SRC032及SRC045系列产品可参照该连接方式



    注意事项:

     滑环环体不得作承重用,环体导线也不得承受外部控力
     在滑环安装时,务必要保护好导线,避免因导体绝缘层损坏而影响产品品质
     滑环系精密电气元件,应使其在一个干燥,少尘的环境下工作。如果环境条件恶劣,应增加防护措施
