HB系列控制杆

HB系列控制杆

特点

H系列控制杆是一个非接触式,采用霍尔效应传感器,弹簧自动复位,使用寿命长的控制杆;采用无接触的霍尔效应工艺,操作力较小,清洁方便,应用于对准确度和精密度要求比较高的场合;



典型应用

移动摄像和CCTV控制系统、测试计量设备、医药成像系统、自动化机器控制、视频编辑及生产设备、工业及科学用仪表

    电气技术指标


    参数

    数值

      导线颜色顺序

      红色=5 VDC电源正极

      黑色=电源负极

      蓝色=X轴

      黄色=Y轴

      绿色=Z轴

      白色=开关

      橙色=开关



    工作电压

    5VDC

    基本输出电压

    0-5.0VDC

    中心电压

    2.5VDC (±25mV)

    电流

    最大10mA /轴

    输出电流

    最大2mA /轴

    输出公差

    ±2%

    导线规格

    AWG28铁氟龙绝缘镀银彩色导线

    标准线长160mm或按客户要求



    HB200

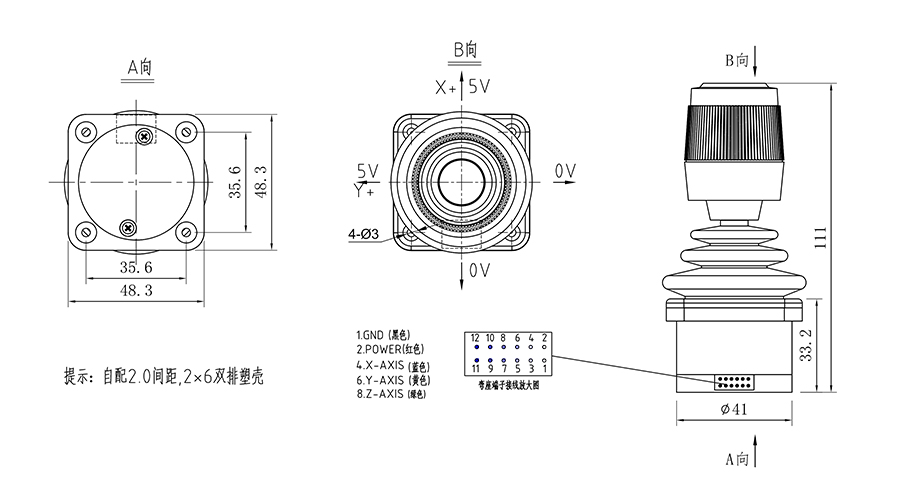

    HB300

    HB400
